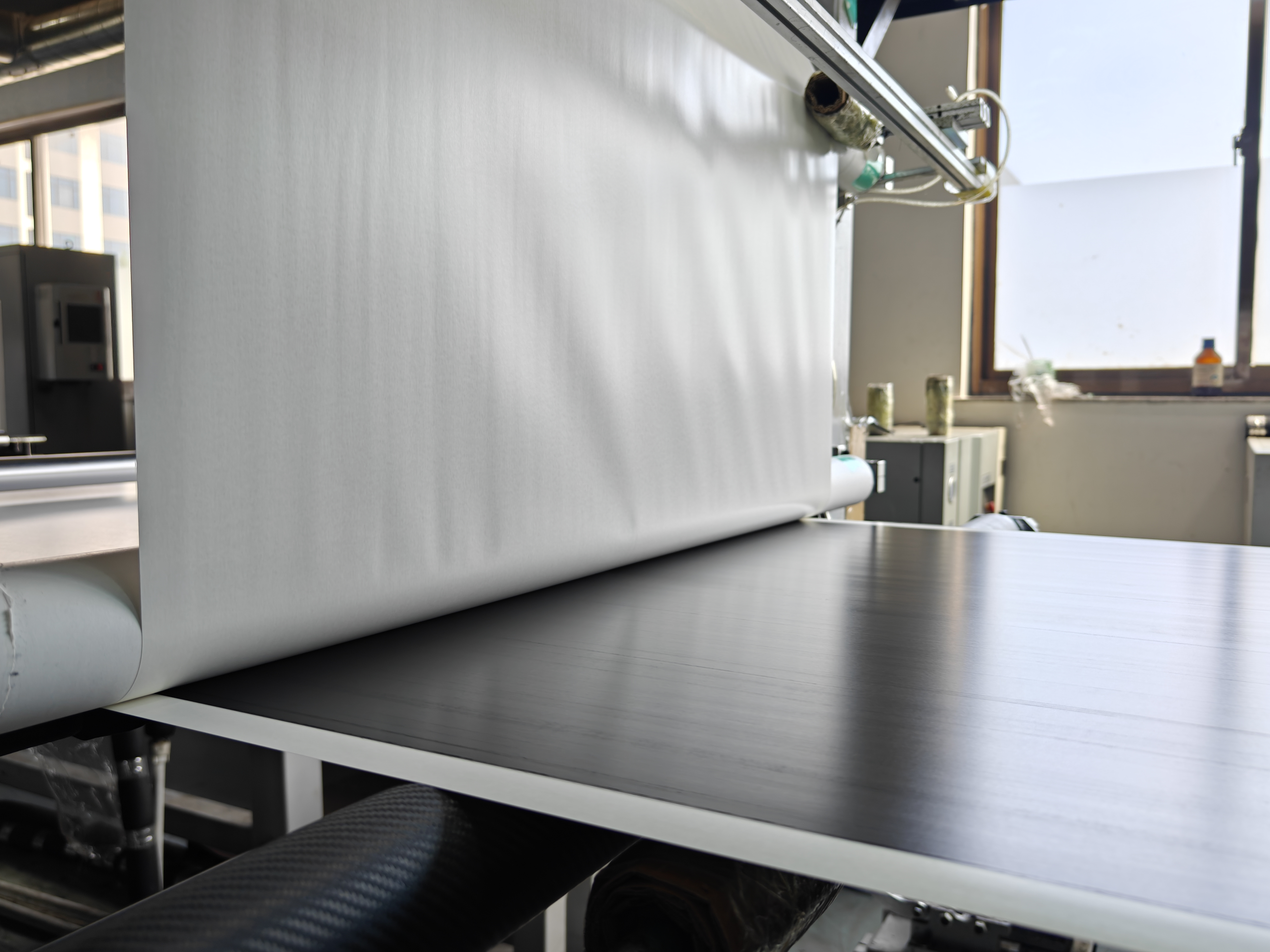

El impacto de la humedad en los sistemas de resina de prepreg UD
Los sistemas de resina utilizados para los prepregs unidireccionales, tanto epoxi como fenólicos, son altamente higroscópicos y absorbentes de humedad, especialmente a la temperatura de transición vítrea (Tg) de los sistemas de resina. Las cadenas poliméricas de las resinas contienen grupos polares que se unen al agua. Esto da lugar a dos situaciones importantes de preocupación: (i) la plasticización inducida por el agua en la resina y (ii) la hidrólisis, es decir, la ruptura de enlaces químicos en el sistema de resina causada por el agua. Una absorción significativa de humedad (superior al 60 % de humedad relativa) ocurre en cuestión de días en las zonas ricas en resina entre las fibras, provocando hinchazón y tensiones debidas a la absorción de agua en la resina. La resina se ablanda y adhiere deficientemente a las fibras. Como consecuencia, la transferencia de carga a través de la interfaz resina-fibra queda comprometida. Esto resulta particularmente problemático en los prepregs UD, ya que la resina está más concentrada en la dirección de las fibras.
La humedad favorece puntos potenciales de fallo incluso antes de que comience la curación. Los fabricantes deben mitigar este riesgo durante el almacenamiento y la manipulación.
Dinámica de difusión: El mecanismo de la arquitectura unidireccional de fibra y la humedad ambiental
El prepreg unidireccional (UD) absorbe agua a una velocidad mucho mayor que los materiales tejidos, y una causa principal de esto es la forma en que la humedad interactúa con las fibras. Al estar todas las fibras alineadas rectamente, se forman microcanales en las uniones entre la fibra y la resina. Esto permite que la humedad se desplace a través de los haces de fibras a velocidades de 3 a 5 veces superiores a las de sus contrapartes de resina bajo las mismas condiciones de humedad. Por ejemplo, a una humedad relativa del 75 %, el prepreg UD de espesor estándar comenzará a absorber agua en un plazo de 8 horas, mucho antes que los materiales tejidos, que tardarán 2 días. Tres factores principales contribuyen a este fenómeno. El primero es que las fibras rectas del prepreg presentan una relación volumen/superficie mayor, lo que facilita un movimiento más eficaz de la humedad. El segundo es que la erosión de los haces de fibras deja tras sí conductos para la humedad, lo que potencia aún más el desplazamiento de esta a través de la resina. Estas condiciones deterioran rápidamente la integridad del prepreg. Los ciclos de calentamiento y enfriamiento provocan la formación de corrientes muy pequeñas dentro de los haces de fibras, lo que acelera la erosión por humedad del prepreg.
Microvacíos, ampollas y deslaminaiones en laminados de prepreg unidireccionales
Formación de vacíos inducida por humedad (>0,3 % en peso → aumento >15 % del volumen de vacíos, según ASTM D2734)
Los microvacíos se forman en los materiales compuestos durante el proceso de curado cuando la humedad absorbida por los materiales se convierte en vapor y se expande. Los vacíos pueden superar el 15 % del volumen total incluso con niveles de humedad tan bajos como 0,3 % en peso. Esta condición es inaceptable según las normas aeroespaciales ASTM D2734. A partir de entonces, los vacíos generan problemas fundamentales en las uniones entre la resina y las fibras, privando a dichas uniones de la cantidad suficiente de resina y reduciendo la integridad estructural del material compuesto. Los materiales de prepreg unidireccionales son sensibles a la humedad y tienden a absorberla con mayor facilidad que otros prepregs compuestos. Por lo tanto, los fabricantes deben controlar rigurosamente los niveles de humedad relativa para evitar la formación excesiva de vacíos y garantizar que los materiales de prepreg compuesto no resulten en rechazos de producción.
Defectos Relacionados con el Curado: Ampollas y Separación Interlaminar Debidas a la Humedad
Cuando la humedad queda atrapada en los materiales compuestos, su presencia provoca un aumento de vapor y presión durante el autoclave, lo que resulta en ampollas en la resina y separación de capas. Los datos son claros: durante el autoclave, los prepregs compuestos con una humedad relativa superior al 75 % durante la laminación del prepreg presentaron ampollas casi el doble de veces en comparación con los prepregs compuestos con una humedad relativa inferior al 30 % durante la laminación del prepreg. Una vez que ocurren la exudación de resina y la separación de capas, las tensiones mecánicas perjudiciales pueden agravar estos problemas. Estos problemas revisten una importancia considerable en la resistencia a la fatiga de los componentes aeroespaciales, debido a la importancia crítica de la integridad estructural en dichos componentes. El almacenamiento y el transporte de los materiales prepreg demuestran cuán crucial es la gestión de las salas secas para garantizar que los compuestos prepreg unidireccionales ofrezcan un rendimiento óptimo cuando entren en servicio.
Consecuencias en el mundo real: impactos en los fallos en campo y en las certificaciones aeroespaciales
Incidente de deslamación del revestimiento de ala del Airbus A350: la causa identificada fue un alto contenido de humedad en el prepreg unidireccional
Durante la realización de ensayos de vuelo en una de las aeronaves más recientemente desarrolladas, los ingenieros observaron que la deslaminación de la piel de las alas se debía a que el prepreg unidireccional (UD) estaba demasiado húmedo. ¿Qué significa «demasiado húmedo»? Sencillo: por encima del 0,4 % en peso. ¿Qué ocurrió entonces? El prepreg UD sufrió microgrietas que no solo provocaron la deslaminación de la piel, sino que también tuvieron graves consecuencias, con costes de rediseño por valor de 200 millones de dólares y retrasos de 11 meses antes de obtener la certificación conforme al Boletín de Seguridad de la EASA 2022. Dichos retrasos ilustran la importancia de supervisar la humedad en los prepregs para evitar rediseños costosos y retrasos regulatorios. Los prepregs expuestos a una humedad excesiva afectan a los materiales y obligan a someterse nuevamente a la revalidación reglamentaria, exigida por la FAA y la EASA, lo que implica costes significativos. Datos sobre paneles del fuselaje del Boeing 787: la exposición a una humedad relativa del 75 % duplica la aparición de ampollas frente al almacenamiento controlado a menos del 30 % de humedad relativa.
Los datos facilitados por un importante fabricante aeroespacial sobre la absorción de humedad de los paneles de fuselaje arrojan resultados alarmantes. Dichos datos indican que los paneles sometidos a una humedad relativa del 75 % durante 48 horas presentan aproximadamente un 32 % de contenido de poros. Por su parte, los prepregs unidireccionales almacenados a una humedad relativa inferior al 30 % presentan un 16 % de poros, lo que se considera una formación de ampollas menos relacionada con la humedad. La formación de ampollas relacionada con la humedad ya se considera, según las normas de aeronavegabilidad, un fenómeno que supera los límites aceptables; estas normas, en concreto la SAE AIR 7292, exigen una tolerancia máxima del 5 % de poros en los componentes estructurales primarios del fuselaje. Y, por supuesto, esto implica también que los costes de reparación se vuelven exorbitantes. Otro hallazgo interesante derivado de trabajos adicionales en laboratorio es que, por cada incremento del 10 % en la humedad relativa, el tiempo seguro de manipulación de los materiales prepreg disminuye aproximadamente 15 horas, es decir, el tiempo transcurrido antes de que la resina sufra una degradación irreversible provocada por el calor. Por ello, en entornos de fabricación, una gestión eficaz de la humedad mejora significativamente el rango operativo.
Control exitoso de la humedad para prepreg UD
Mejores métodos: especificaciones de sala seca (ISO 12944-2), paquetes desecantes y NIR en tiempo real
El control de calidad de los materiales UD en forma de prepreg, o incluso simplemente el control de los niveles de humedad, es imprescindible. Por ejemplo, las salas secas construidas para cumplir o ajustarse a la norma ISO 12944-2 pueden mantener la humedad relativa (HR) en un valor igual o inferior al 30 %, con el fin de evitar la degradación de la resina durante su manipulación. Además, las tiras indicadoras de humedad con desecante envasadas al vacío pueden bloquear aproximadamente el 95 % del contacto del aire con la resina, en comparación con las películas estándar de barrera contra la humedad. Para la medición continua y sin interrupciones del contenido de humedad de la resina (superior al 0,1 % en peso), existen sensores de humedad basados en infrarrojo cercano (NIR) que emiten una alarma al alcanzar el umbral establecido. La combinación de todos los métodos anteriores resulta extremadamente eficaz, logrando una reducción del 80 % de las inclusiones de aire (voids) y la eliminación total de ampollas durante el proceso de curado. Este resultado es particularmente destacable, dada la confianza que los fabricantes han adquirido respecto a sus prácticas de almacenamiento de materiales, tras estudios de envejecimiento acelerado realizados en entornos artificiales cálidos y húmedos, representativos de condiciones tropicales.
Preguntas frecuentes
¿Cuál es la preocupación principal con los sistemas de resina prepreg unidireccionales?
La preocupación principal con los sistemas de resina prepreg unidireccionales es la absorción de humedad, lo que a su vez provoca la plasticización y la hidrólisis, comprometiendo así la integridad estructural del material.
¿Por qué los prepreg unidireccionales absorben más humedad que los materiales tejidos?
La construcción con fibras rectas de los prepreg unidireccionales permite una penetración de humedad más fácil que en los materiales tejidos. Además, las variaciones de temperatura agravan la penetración de humedad.
¿Cuáles son los efectos de una humedad excesiva en los prepreg unidireccionales?
El exceso de humedad puede generar poros, ampollas y deslaminationes, todos los cuales comprometen la integridad estructural y pueden provocar fallos catastróficos.
¿Cómo se puede controlar la humedad en los prepreg unidireccionales?
Para controlar los niveles de humedad se pueden utilizar salas secas, embalajes desecados y monitoreo en tiempo real mediante infrarrojos cercanos.
