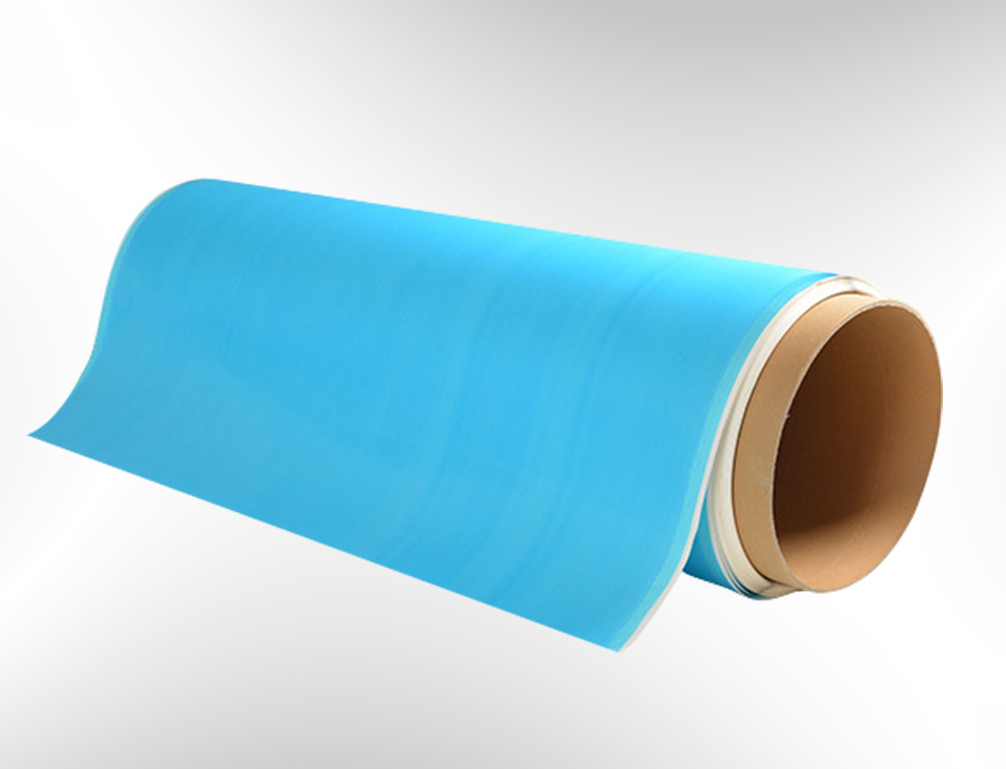

Ano ang mga kagamitang mahalaga para sa eksaktong pagputol ng UD prepreg?

Dahilan: "Kailangan ng Napakahusay na Presisyon sa Pagputol" sa UD Prepreg

Kahalagahan ng Presisyong Dimensyonal at Kalidad ng Gilid

Sa antas ng micron, ang pagputol ng UD prepreg ay nangangailangan ng sopistikadong kaalaman sa inhinyeriyang pang-istraktura. Ang mga putol na hanggang 0.1 milimetro ay nagdudulot ng mga problema. Sa mga aplikasyon ng komposito sa aerospace, ang kapasidad na magdala ng beban ay bumababa ng 30%. Ito ay dahil sa mga punto ng stress na nabubuo dahil sa maliit na mga pagkakamali sa pag-align. Para sa unidirectional carbon fiber, ang kahalagahan ay ang pagkakasunod-sunod at pagkakaptura ng mga hibla nang tuwid at maayos. Ang isang gilid na nasunog, nahihiwalay, o nadelaminated ay hindi sumasalungat sa paraan kung paano tinatanggap ng mga hibla ang mga load sa loob ng istruktura. Samakatuwid, ang teknolohiya ng blade ay idinisenyo upang mapabuti ang kontrol sa paghila ng resin at ng mga hibla habang pinuputol, hanggang sa ang tip ay idinisenyo na may ratio na mas mataas sa 90 hanggang 1. Dahil sa napakalaking init na nabubuo dulot ng friction—na madaling lumampas sa 60°C—inaasahan natin ang pag-set ng epoxy resin. Sa maraming bahagi ng inhenyeriyang komposito, ang resin ay nagseset bago pa man dapat. Ang mga siklong ito ng pre-setting ay lumilikha ng pinakamahinang puntos na magkakasira dahil sa pagsusumikat ng materyales.

Paano ang Sensibilidad sa Resin at Pagkakahanay ng Hiyos ay Naglilimita sa mga Limitasyon ng Toleransya

Ang thermoset resin matrix sa mga materyales na UD prepreg ay nagdudulot ng ilang napakahusay na partikular na hamon sa pagputol. Ang resin matrix ay nangungulay sa tugon sa mataas na temperatura at ang mga kamakailang pag-aaral sa composite ay nagpapakita na kapag ang bilis ng pagputol ay lumampas sa 2 metro kada segundo, ang katibayan ng resin ay nababawasan ng 15 hanggang 20% dahil sa mga shear force na nililikha ng proseso ng pagputol (Journal of Composite Materials, 2023). Ang lakas ng composite sa UD prepreg ay nagmumula sa mga fibrous na materyales na tumatakbo nang pahalang kasabay ng haba ng composite, ngunit ito rin ang nagdudulot ng sensitibidad sa lahat ng mga puwersang pangputol na nagbabago ng anggulo ng pagputol na may kaugnayan sa direksyon ng mga hibla. Partikular na, kung ang anggulo ng pagputol ay lumabag ng higit sa 3 degree mula sa pagkakaalign sa mga hibla, maaari itong magdulot ng buong delamination ng mga ply, na binabawasan ang adhesion ng mga ply hanggang sa 40%. Samakatuwid, ang dalawang hamong ito ay humahantong sa pangangailangan ng napakahusay na tiyak na pagputol na may toleransya na +/− 0.05 mm, at ito ang nagpapadala ng pangangailangan para sa mga advanced na teknik ng pagputol na kayang kontrolin ang mga vibration sa pagputol sa ilalim ng 5 micrometers at may mga real-time monitoring system upang maiwasan ang thermal degradation ng resin.

Pag-unlad ng Teknolohiya sa Pagputol

Mga Kagamitan at Teknolohiya sa Pagputol: Mga Konsepto at Isyu

Sa maliit na produksyon ng mga kumplikadong disenyo, ang pagputol ng maliit na sukat na unidirectional prepregs ay hindi pa maaaring gawin gamit ang awtomatikong proseso. Para sa layuning ito, ang solid rotary blades ay ang pinakamainam. Ang itaas at ibabang bahagi ng rotary cutters ay ginagawa gamit ang solid carbide tips. Ang mga tip na ito ay nananatiling mal sharp nang mas matagal kapag nagpu-puputol ng abrasive carbon fibers, na nangangahulugan na mas mababa ang posibilidad ng paglipat ng unidirectional fibers habang nagpu-puputol. Hindi maaaring gamitin ang steel tips dahil sobrang mainit at mabubuntot ang mga ito dahil sa abrasive cutting. Dahil ang carbide tips ay mas mahusay sa heat conduction, ang tip area ng cutter, at bilang resulta nito, ang mga nakapaligid na solid prepreg resin areas ay mas kaunti ang naaapektuhan habang nagpu-puputol. Ang tamang pagputol ay ang resulta ng paghawak sa tip ng cutter sa iba’t ibang anggulo sa ibabaw ng cutter, karaniwang mga 45 degree, at ang pantay na paglalagay ng puwersa sa buong haba ng putol. Madalas lumilitaw ang mga isyu sa mga gilid ng prepreg na pinuputol. Ang mga pagsusuri sa istruktura ay sumusuhestyon na ang karamihan sa mga pagkabigo ng prepreg composite ay sanhi ng mga gilid na hindi maayos na tinukoy. Dahil dito, ang pagsasanay sa pagputol ay napakahalaga para sa sinuman na magtatrabaho sa prepregs.

Gamitin ang mga hiwa na isang beses lamang gamit ang mga matalas na gilid upang bawasan ang posibilidad ng pagkakahiwalay ng mga layer

Gamitin ang mga ruler o mga template kapag ginagawa ang mga mas kumplikadong hugis

Suriin agad ang mga gilid para sa anumang pag-alis ng resin

Ang hindi tamang mga pamamaraan sa manu-manong paggupit ay nananatiling pangunahing sanhi ng pagkawala ng materyales, na may tinatayang halaga na $740,000 bawat taon para sa isang karaniwang laki ng pasilidad (Ponemon Institute, 2023). Ang kahusayan ay nakasalalay sa tamang balanse ng matalas na gilid (upang bawasan ang lateral na pwersa sa paggupit) at ng sinasadyang kontroladong galaw upang matiyak na ang hiwa ay nananatili sa loob ng ±0.5 mm na toleransya na kinakailangan para sa aerospace na gawain.

Pamagat: Mga Awtomatikong Sistema para sa Paggupit ng UD Prepreg na may Mataas na Katiyakan

Pamagat: Mga CNC Drag Knife System: Pinakamahusay na Paggupit ng Prepreg UD na may Adaptive Pressure Control at Geometric Adjustment

Ang mga sistema ng CNC drag knife ay mahusay para sa pagputol ng unidirectional composite prepreg dahil kayang baguhin nang dinamiko ang presyon ng bilauan habang kumukutitap. Ang pag-aadjust ng presyon na ito ay tumutulong upang mabawasan ang hindi ninanais na distorsyon sa gilid ng hibla. Ang ganitong uri ng distorsyon sa gilid ay napakahalaga na iwasan. Ang distorsyon ng hibla kahit sa halagang 0.5 mm ay maaaring bawasan ang lakas ng composite ng humigit-kumulang 18%, ayon sa pananaliksik noong nakaraang taon. Bukod sa pag-aadjust ng presyon ng bilauan, ang mga bilauan sa pagkutitap ay idinisenyo na may anggulo na 15 hanggang 30 degree upang mabawasan ang delamination sa gilid. Bukod dito, kadalasan ay isinasama ng mga disenyo ang espesyal na tips sa mga drag knife upang mabawasan ang paglitaw ng resin pull-up habang kumukutitap. Ang ilan sa mga mas advanced na sistema ay may kasamang aktibong feedback control sa pamamagitan ng pagsubaybay sa contour tension habang kumukutitap. Ang tamang kontrol sa pagkakahanay ng mga hibla ay napakahalaga upang makamit ang mga komponenteng composite na sumusunod sa pinakamahigpit na pamantayan ng industriya.

Waterjet vs. Laser: Paghahambing ng Thermal Load, Kalidad ng Kerf, at Interlayer Delamination ng UD Prepregs

Ginagamit ng teknolohiyang waterjet ang mataas na presyon ng tubig na pinaghalo sa mga abrasive upang putulin ang mga materyales. Dahil ang pagputol gamit ang waterjet ay hindi kinasasangkutan ng init, ang paraan na ito ay angkop para sa pagputol ng thermoset na UD prepregs. Ayon sa isang pag-aaral noong 2020 sa Journal of Manufacturing Processes, ang pagputol gamit ang waterjet ay nag-iwan ng napakaliit na heat-affected zones at maaaring mag-produce ng kerfs na humigit-kumulang 0.8 mm. Sa kabaligtaran ng waterjet, ang mga laser cutter ay lumilikha ng heat-affected zones na may temperatura hanggang 300 degrees Celsius, na nagdudulot ng pagtunaw o pag-uugat ng mga materyales at nagpapakita ng delamination sa mga materyales sa ilalim nito. Bagaman mabilis ang mga laser cutter at mainam para sa prototyping, kailangan ng mga tagagawa na i-finetune ang mga setting para sa tiyak na mga wavelength upang maiwasan ang di-nais na carbonization. Ang lapad ng kerf ng waterjet ay humigit-kumulang 0.1 mm, at mahalaga ang kontrol sa kahalumigan upang maiwasan ang kontaminasyon sa prepreg.

Bakit mahalaga ang kahusayan sa pagputol para sa mga materyales na UD prepreg?

Sa pagsasaalang-alang sa kompositong aplikasyon sa aero-espasyo, kahit ang maliit na pagkakamali sa pag-align ay maaaring magdulot ng kabiguan sa kakayahan ng materyales na magdala ng beban. Kaya naman napakahalaga ng kahusayan sa pagputol upang matiyak ang tamang alignment para makamit ang lakas at pagganap ng mga materyales at maiwasan ang pagsingil ng stress.

Ano ang mga benepisyo ng rotary cutter at carbide blades sa manu-manong pagputol ng UD prepreg?

Ang isang rotary cutter na may carbide blade ay mas matagal ang buhay, nagdudulot ng mas kaunti pang pagkakamali sa alignment ng fiber, at epektibong nagpapakalma ng init, na nakakapigil sa resin na mabulok.

Ano ang mga benepisyo ng CNC drag knife systems sa pagputol ng UD prepreg?

Sa mga CNC drag knife systems, mayroong adaptive pressure control na nagpapipigil sa pagdistort ng fiber at delamination, at nagpuputol din nang may kahusayan dahil sa real-time monitoring ng tension.

Bakit pinipili ng mga tagagawa ang waterjet cutting kaysa sa laser systems sa pagputol ng UD prepreg?

Ang pagputol gamit ang waterjet ay hindi nagdudulot ng thermal na pinsala sa mga materyales, samantalang ang pagputol gamit ang laser ay maaaring magdagdag ng init at hiwalayin ang mga materyales. Bukod dito, ang mga paraan ng pagputol gamit ang waterjet ay walang mga isyu kaugnay ng init.
