Wie lässt sich die Aushärtezeit von UD-Prepreg effektiv steuern?

UD-Vorimpregnierter Harz-Härtungsprozess: Harzkinetik, thermische Steuerung und digitale Prozessoptimierung

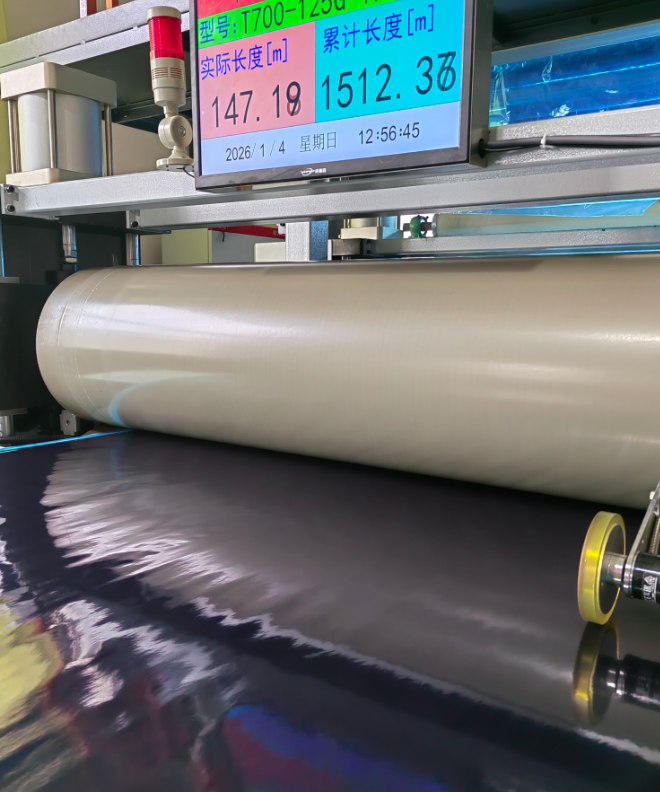

Eindirektionale (UD) Vorimpregnierungen werden häufig in strukturellen Luftfahrtkomponenten, Hochgeschwindigkeitsgeräten und hochpräzisen industriellen Komponenten eingesetzt. Im Gegensatz zu herkömmlichen Verbundwerkstoffen hängt die endgültige mechanische Festigkeit, thermische Stabilität und die geringe Fehleranfälligkeit von UD-Vorimpregnierungen vollständig von einer präzisen Härtungssteuerung ab. Geringfügige Fehler bei den thermischen Parametern oder beim Zeitpunkt der Harzreaktion führen zu Hohlräumen, Restspannungen, unzureichender Vernetzung und Ausschuss der Bauteile. Dieser Artikel erläutert systematisch die Harzchemie von UD-Vorimpregnierungen, die Regeln thermischer Übergänge, die Unterschiede zwischen Autoklav- und Ofenprozessen, Methoden zur Echtzeitüberwachung sowie Strategien zur Optimierung mittels digitalen Zwillingen und bietet damit standardisierte Prozessleitfäden für die hochwertige Herstellung von UD-Verbundwerkstoffen.

Die Harzmatrix ist der zentrale Faktor, der das Aushärtungsfenster, die Reaktionsgeschwindigkeit und die Prozess-Toleranz von UD-Prepreg bestimmt. Unterschiedliche Harzsysteme weisen jeweils eine einzigartige Aktivierungsenergie und spezifische Reaktionsmechanismen auf, was die Gestaltung des thermischen Zyklus in der Produktion vollständig verändert.

Epoxyharz ist das am weitesten verbreitete Material für Luft- und Raumfahrt-UD-Prepreg aufgrund seiner flexiblen und anpassbaren kinetischen Eigenschaften. Durch Anpassung des Härterverhältnisses, des Beschleunigergehalts und der molekularen Grundgerüststruktur können Hersteller Gelierzeit, exothermes Maximum sowie die Lagerstabilität bei Raumtemperatur frei steuern. Standard-Epoxid-Prepreg der 180 °C-Klasse behält bei Raumtemperatur eine Verarbeitbarkeitsdauer von 30–45 Minuten; schnellhärtendes Epoxidharz kann innerhalb von 10 Minuten bei 150 °C die vollständige Vernetzung abschließen und eignet sich daher für eine effiziente Serienfertigung.

Bismaleimid-(BMI)-Harz zielt auf hochtemperaturbeständige Anwendungen ab. Die ausgehärtete Glasübergangstemperatur (Tg) übersteigt 250 °C, erfordert jedoch eine mehrstufige Erwärmung oberhalb von 200 °C. Das Polymerisationsreaktionsfenster von BMI ist äußerst eng. Eine unzureichende Heizgeschwindigkeit führt leicht zu innerer Porosität oder thermischem Durchgehen, weshalb eine extrem präzise Temperaturanstiegssteuerung erforderlich ist.

Cyanatesterharz beruht auf einer Cyclotrimmerisationsreaktion zur Aushärtung (150–200 °C) und zeichnet sich durch extrem geringe dielektrische Verluste aus; es wird speziell für Radar-Radome und hochfrequente Kommunikationsbauteile eingesetzt. Es ist jedoch äußerst empfindlich gegenüber Feuchtigkeit und Katalysatdosierung. Die langsame Diffusionsreaktion erfordert längere Haltezeiten, um eine gleichmäßige Aushärtung dicker Laminatschichten sicherzustellen.

Drei Kernindikatoren bestimmen die endgültige Qualität der Aushärtung von UD-Prepregs: Gelbildung, Verglasung und Aushärtegrad.

Gelbildung ist ein irreversibler physikalischer und chemischer Übergangspunkt. Das Harz wechselt vom flüssigen Fließzustand in ein elastisches Gummigitter, wobei der Harzfluss und die Faserinfiltration vollständig zum Erliegen kommen. Bei der Herstellung von UD-Prepregs muss der Konsolidierungsdruck vor der Gelbildung angewendet werden . Eine verzögerte Druckanwendung führt dazu, dass flüchtige Gase und trockene Stellen im Laminat eingeschlossen werden und dauerhafte Hohlräume entstehen.

Glasbildung bezeichnet den Zustand, bei dem die momentane Glasübergangstemperatur (Tg) des Materials die Aushärtetemperatur erreicht. In dieser Phase wechselt die Reaktion von einer durch die chemische Kinetik gesteuerten zu einer durch Diffusion gesteuerten Reaktion, wodurch die Aushärtungsgeschwindigkeit stark abfällt. Bei dickwandigen UD-Bauteilen ist eine gestufte Temperaturerhöhung erforderlich, um eine vorzeitige Verglasung der Oberflächenschicht zu vermeiden, die zu einer unvollständigen Aushärtung des Kernmaterials führen würde.

Aushärtegrad (α) ist ein quantitativer Standard zur Bewertung der Vernetzungsqualität. Industrielle Verifizierung zeigt, dass α > 0,92 eine qualifizierte mechanische Festigkeit und thermische Stabilität gewährleistet; α < 0,85 führt zu einer verringerten Glasübergangstemperatur (Tg), einer erhöhten Wasseraufnahme und einer reduzierten Scherfestigkeit zwischen den Schichten. Hersteller verwenden die DSC-Differenzialscanningkalorimetrie, um die verbleibende Enthalpie zu bestimmen, den Aushärtungsgrad genau zu berechnen und standardisierte Aushärtungszyklen zu erstellen.

Die Auswahl der Heiztechnik bestimmt unmittelbar die Temperaturgleichmäßigkeit durch die Dicke, die Restspannungen und die Porositätsrate von UD-Prepreg-Laminaten. Autoklav und herkömmlicher Ofen weisen wesentliche Unterschiede hinsichtlich des Wärmeübertragungsmodus und der Druckumgebung auf, was zu deutlichen Leistungsunterschieden bei den Endprodukten führt.

Parameter	Autoklavaushärtung	Alleinige Ofenaushärtung
Wärmeübertragungsmodus	Hochdichte erzwungene Konvektion	Langsame Konvektion + Strahlungswärme
Betriebsdruck	druckumgebung von 3–7 bar	Nur Vakuumbeuteldruck (~1 bar)
Thermische Verzögerung	Niedrige, stabile Erwärmung	Schwerwiegend, stundenlange Verzögerung bei dicken Bauteilen
Temperaturdifferenz zwischen Rand und Kern	Weniger als 5 °C	Bis zu 15 °C während der Erwärmung
Hauptdefektrisiko	Lokaler thermischer Durchgeher	Unterhärtung im Kernbereich und hoher Hohlraumanteil

Die Hochdruckgasumgebung des Autoklaven komprimiert flüchtige Blasen und beseitigt innere Hohlräume. Laut den Daten des CIR-Kompendiums 2023 weisen UD-Laminierungen, die im Autoklaven ausgehärtet wurden, 5–10 % höhere Scherfestigkeit zwischen den Lagen als Ofen-gehärtete Teile mit stabilerer Durchhärtungskonsistenz in Dickenrichtung.

Feste Aushärtungsprogramme können sich nicht an Dickenänderungen, Schwankungen der Umgebungstemperatur und Unterschiede zwischen Harzchargen anpassen. Die hochpräzise Herstellung von UD-Vorimpregnierungen (UD-Prepregs) erfordert eine Echtzeit-Dynamiküberwachung.

Die Anordnung mehrerer Thermoelemente an mehreren Stellen (Formoberfläche, Teilkante, Laminate-Kern) erfasst präzise die kälteste, am langsamsten reagierende Zone; die Aufheizrate wird entsprechend der langsamsten Reaktionszone angepasst, um ein thermisches Durchgehen zu vermeiden. In Kombination mit in-situ-dielektrischen Sensoren kann das System Änderungen der Harzviskosität, den Gelierzeitpunkt und den aktuellen Aushärtungsgrad in Echtzeit verfolgen.

Die Validierung in der Luft- und Raumfahrtproduktion belegt, dass eine geschlossene Sensor-Rückkopplungsschleife die Aushärtezykluszeit um 20 % verkürzen kann bei gleichzeitiger Aufrechterhaltung einer gesamten Aushärtungsgleichmäßigkeit von α > 0,95. Der Branchenbericht der NASA aus dem Jahr 2021 weist darauf hin, dass bei fehlender Echtzeitüberwachung die Temperaturabweichung an der Formoberfläche bis zu 30 °C betragen kann, was zu einer Tg-Unstimmigkeit von 12 % innerhalb eines einzelnen Bauteils führt.

Der traditionelle Aushärteprozess stützt sich auf manuelles Erfahrungswissen und wiederholte Versuche und Irrtümer, wodurch lange Zyklen und hohe Ausschussraten entstehen. Moderne UD-Prepreg-Herstellungsverfahren nutzen Modellierung der Wärmediffusion sowie ein System des digitalen Zwillings, um eine vorausschauende, intelligente Aushärtung zu ermöglichen.

Das physikalische Modell berechnet das Wärmeleitungsverhalten anisotroper UD-Faserschichten unter Einbeziehung des Kontaktwiderstands zwischen Form und Werkstoff, der exothermen Harzreaktion sowie der Parameter für die richtungsabhängige Wärmeleitfähigkeit. In Kombination mit Echtzeitdaten von Thermoelementen und dielektrischen Sensoren prognostiziert der digitale Zwilling dynamisch das Temperaturfeld und den Aushärtungsgrad des gesamten Bauteils.

Ingenieure können die Aufheizrate und die Haltezeit aktiv anpassen, bevor Fehler auftreten. Diese Technologie verkürzt den Entwicklungszyklus des Verfahrens um 50 % und vermeidet effektiv Unterhärtung und thermisches Durchgehen, wodurch eine stabile Serienfertigung hochleistungsfähiger UD-Verbundwerkstoffe ermöglicht wird.

UD-Prepreg ist äußerst empfindlich gegenüber der Umgebungstemperatur. Eine unkontrollierte Lagerung und Handhabung führt zu einer Vorreaktion des Harzes und macht den Aushärteprozess unmittelbar unwirksam.

Der Standardindustrieprotokoll sieht eine Langzeitlagerung von UD-Prepreg bei −18 °C oder darunter , was 99 % der Vorhärtungsreaktion des Harzes unterdrückt. Der zentrale Überwachungsparameter ist die Harzthermische Dosis (RTD), die sämtliche Temperatur-Zeit-Belastung vom Gefrierschrank über den Schneidprozess bis zur Laminierung akkumuliert.

Jedes Harzsystem weist eine feste Aktivierungsschwelle auf. Sobald die kumulierte RTD den Standard überschreitet, steigt die Harzviskosität vorzeitig an, flüchtige Gase scheiden sich ab und die Faserbenetzung ist unzureichend. Dieses Risiko tritt bei Out-of-Autoclave-(OOA-)Verfahren ohne Hochdruckschutz besonders deutlich hervor. Eine strenge RTD-Traceability, ein strenges Kühlkettenmanagement sowie Chargeninspektionen sind entscheidend für eine konsistente Aushärtequalität.

Die drei gängigsten Harze sind Epoxidharz, BMI und Cyanat-Ester. Epoxidharz zeichnet sich durch flexible Verarbeitbarkeit aus; BMI bietet eine extrem hohe Glasübergangstemperatur (Tg); Cyanat-Ester weist eine niedrige Dielektrizitätskonstante für Hochfrequenzanwendungen auf.

Die Gelbildung stellt den Zeitpunkt dar, zu dem der Harzfluss und die Faserbenetzung endgültig eingestellt werden. Die Anwendung von Druck vor Erreichen der Gelbildung beseitigt Hohlräume und gewährleistet eine dichte Schichtung; ein verzögerter Druckauftrag führt zu permanenten inneren Fehlern.

Vitrifikation bedeutet, dass die Glasübergangstemperatur (Tg) des Harzes auf die Aushärtungstemperatur ansteigt, wodurch die Reaktionsgeschwindigkeit stark verlangsamt wird. Für dicke UD-Teile ist eine gestufte Erwärmung erforderlich, um eine unvollständige Aushärtung im Kern zu vermeiden.

Die Aushärtung im Autoklaven erfolgt unter höherem Druck und mit gleichmäßigerem Wärmeübergang, führt zu einer geringeren Porositätsrate und einer 5–10 % höheren interlaminalen Festigkeit und eignet sich daher für hochwertige Luft- und Raumfahrtkomponenten. Die Ofenaushärtung ist kostengünstiger für allgemeine industrielle Bauteile.

Eine strenge Kühlung bei −18 °C sowie die lückenlose Verfolgung der thermischen Dosis (RTD) über den gesamten Prozess verhindern eine vorzeitige Aktivierung des Harzes und gewährleisten eine stabile Aushärtleistung vor dem Auflegen.
