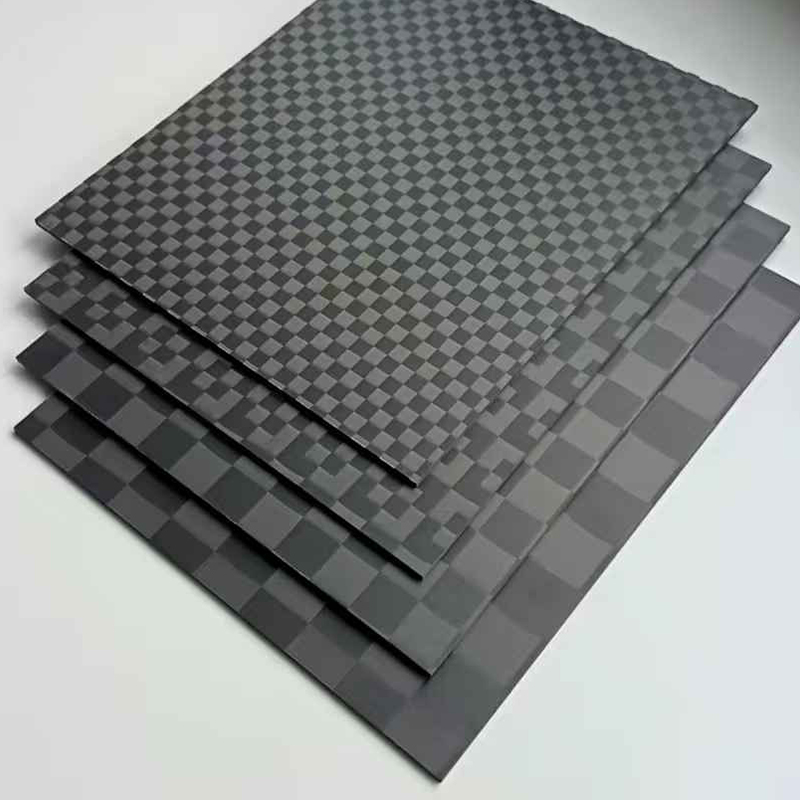

Обращайтесь с двунаправленным углеродным волокном осторожно, чтобы избежать повреждения волокон.

Расслоение стоимостью 250 000 долларов США — урок по обращению с углеродным волокном

На предприятии по производству композитных материалов в Тихоокеанском северо-западе изготавливалась конструкционная деталь для заказчика из аэрокосмической отрасли с использованием двунаправленного углеродного волокна в виде препрега. Техники, выполнявшие укладку слоев, обладали большим опытом, чистая комната была сертифицирована, а цикл автоклава — прошел валидацию. Тем не менее четыре из двенадцати деталей не прошли ультразвуковой контроль: на них были обнаружены едва заметные расслоения, которые привели бы к разрушению детали под нагрузкой. Коренная причина? Единственный загрязненный ролик, который использовался без очистки между слоями и переносил микроскопические абразивные частицы, ставшие концентраторами напряжений в процессе полимеризации. Потери от забракованных деталей, переделки и срочной замены составили более 250 000 долларов США. Причина — ошибка при обращении с материалом, допущенная за менее чем минуту.

Этот сценарий встречается чаще, чем признают многие производители композитов. За последние семь лет наша команда по переработке композитов провела расследование более чем 80 случаев производственных отказов, связанных с двунаправленными углеродными ламинатами. Постоянным выводом стало то, что подавляющее большинство дефектов — загрязнение, несоосность волокон, повреждения от ударов и расслоение — возникают на этапе обработки, а не во время отверждения или механической обработки. Понимание того, почему двунаправленное углеродное волокно требует специализированной обработки, выходит за рамки простого соблюдения протоколов: речь идёт о защите целостности инженерной структуры волокна и обеспечении того, чтобы готовая деталь стабильно соответствовала заданным эксплуатационным характеристикам — партия за партией.

Проблема двунаправленной структуры — почему плетение не прощает ошибок

Двунаправленные углеродные волокна переплетаются в двух взаимно перпендикулярных направлениях, обеспечивая сбалансированную прочность и жёсткость по обеим осям. Однако такая точная структура делает материал крайне чувствительным к неправильной обработке. В отличие от изотропных металлов, равномерно распределяющих напряжения, направленное переплетение зависит от непрерывности волокон без нарушений. Даже незначительное несоосное расположение при сухой укладке или обработке препрега может вызвать концентрацию напряжений, которые распространяются под нагрузкой — снижая предел прочности при растяжении до 30 % в критически важных аэрокосмических слоистых материалах, согласно промышленным испытаниям (SACMA SRM 2R‑94).

Сами волокна жесткие, но хрупкие; резкий изгиб или непреднамеренный перегиб приводит к разрушению отдельных пучков волокон, создавая очаги инициации расслоения. Как только структура плетения нарушается, симметрия распределения нагрузки исчезает, и деталь может разрушиться катастрофически при напряжениях, значительно ниже расчетного предела. Загрязнение дополнительно усиливает риск. Жировые выделения кожи при контакте голыми руками действуют как агенты делигирования между слоями, тогда как микроскопические абразивные частицы с загрязненных рабочих поверхностей попадают между волокнами при укладке — внедряются в композитный материал и ослабляют межслойную прочность на сдвиг.

Обязательные меры предосторожности при обращении — защита структуры ткани с самого начала

Безопасное обращение с двунаправленным углеродным волокном начинается с тщательно очищенного рабочего места. Сухие волокна и препреги легко притягивают пыль, влагу и кожные жиры, что ухудшает адгезию смолы. Технический персонал должен использовать нитриловые перчатки без присыпки и немедленно менять их в случае загрязнения. Рабочие поверхности следует протирать изопропиловым спиртом перед каждой укладкой.

Для обработки препрега поддерживайте температурно-контролируемую среду ниже температуры начала отверждения смолы; многие эпоксидные смолы авиационного класса начинают отверждаться уже при превышении температуры окружающей среды 24 °C (75 °F). При резке сухой двунаправленной ткани используйте ножницы или роторные резаки с карбидными режущими кромками на жертвенной режущей подложке, чтобы предотвратить зацепление волокон. Рулоны препрега должны оставаться закрытыми заводской разделительной подложкой до самого момента укладки. Никогда не протягивайте слой препрега по краю инструмента — это вызывает микроскладки в ориентации волокон 0°/90°, которые невидимы невооружённым глазом, но критически снижают прочность на сжатие. Вместо этого аккуратно приподнимите и уложите слой, разглаживая его от центра к краям специальным силиконовым роликом для удаления захваченного воздуха без искажения структуры переплетения. Все остатки препрега следует немедленно герметизировать в пакетах с пароизоляционным покрытием для сохранения срока годности вне холодильника.

Предотвращение расщепления волокон и образования пыли — контролируемая обработка

Расщепление двунаправленного углеродного волокна обычно начинается по краям разреза и распространяется при отрыве отдельных нитей. Использование только острых специализированных инструментов — предпочтительно роторных ножниц, которые зажимают и перерезают материал, а не ножниц с режущим действием, вызывающим разрыв — минимизирует первоначальное повреждение. Для сухих тканей легкое распыление соответствующего клеящего спрея с расстояния 15 см от поверхности стабилизирует край разреза без увеличения толщины материала. Никогда не рвите ткань вручную — такая механическая нагрузка приводит к хрупкому разрушению углеродных нитей и выделению вдыхаемой пыли.

Образование пыли дополнительно контролируется за счет обработки препрега при более низких температурах, когда связующая смола менее липкая, что снижает вырывание отрезанных волокон. Контейнирование имеет решающее значение: все операции по обрезке и сверлению должны выполняться внутри вытяжного стола или вытяжного шкафа с фильтрацией класса HEPA. Даже трение ногтя по сухому ровингу приводит к разрыву нитей; поэтому техникам следует манипулировать слоями с помощью плоских пластиковых шпателей с широкими закругленными концами или чистых алюминиевых линеек. После формовки компонента направьте на него мягкий поток ионизированного воздуха для нейтрализации статического электричества, притягивающего свободные волокна. Регулярно проверяйте колесики тележек и напольные коврики — занесенная с улицы абразивная пыль может внедриться в двунаправленное переплетение во время укладки и действовать как скрытый абразив, вызывающий разрыв волокон под нагрузкой.

Предотвращение ударов, загрязнения и повреждений, вызванных инструментами

Риски ударов — скрытая угроза ВВПН
Даже незначительное падение инструмента при сборке двунаправленного углеродного волокна может вызвать едва заметные повреждения от удара (BVID), которые нарушают структурную целостность. Исследование Национального института авиационных исследований (NIAR, 2021) показывает, что удары низкой скорости, характерные для скольжения или лёгкого падения, могут снизить прочность композитного слоистого материала на сжатие до 40 %. В высокопрочных аэрокосмических композитах такие повреждения зачастую остаются скрытыми до тех пор, пока последующая нагрузка не обнаружит расслоение. Чтобы предотвратить это, сборщики должны применять методы постепенного опускания инструментов и использовать амортизирующие приспособления для поглощения ударной нагрузки. Опоры для инструментов и зажимы с мягкими губками предотвращают прямой контакт с кромками слоистого материала. Избегайте резких движений — и ни в коем случае не кладите тяжёлые инструменты на уложенный пакет.

Источники загрязнения — кожные масла, абразивы и несовместимые инструменты
Двунаправленное углеродное волокно чрезвычайно чувствительно к загрязнению поверхности. Контакт голыми руками оставляет на поверхности кожные масла и соли, что снижает прочность адгезии до 20 % и приводит к отслаиванию клеевого соединения в отвержденных деталях (данные индустрии композитов, 2023 г.). Абразивные частицы с загрязненных рабочих поверхностей или необслуживаемого инструмента внедряются в структуру волокна в виде мелких частиц, которые становятся концентраторами напряжений вдоль волоконных нитей. Несовместимый инструмент — например, коррозирующая сталь, выделяющая металлические остатки, — может вызвать гальваническую коррозию при контакте с углеродным волокном. Для минимизации этих рисков технический персонал обязан использовать нитриловые перчатки, применять специализированный инструмент для чистых помещений и регулярно протирать рабочие поверхности утвержденными растворителями. Поскольку структура плетения направляет загрязняющие вещества вдоль межслойных путей, очистка после сухой укладки значительно сложнее, чем предотвращение загрязнения до начала укладки.

Протоколы работы в чистых помещениях и контроль окружающей среды

Поддержание контролируемой среды является обязательным при работе с двунаправленным углеродным волокном. Ключевые требования включают:

• Температура: 18–24 °C (65–75 °F) для хранения препрега и укладки; более низкие температуры снижают липкость и улучшают удобство обработки

• Влажность: относительная влажность 40–60 %; избыточная влага способствует поглощению смолы и ухудшает прочность соединений

• Чистота: Класс чистоты по ISO 14644‑1 не ниже класса 7 для аэрокосмических применений; класс 8 — для общих композитных работ

• HEPA-фильтрация: Столы с нисходящим потоком воздуха и настольные герметичные камеры для операций обрезки и сверления

• Хранение оснастки: Специализированные герметичные контейнеры для резцов, роликов и шпателей — отдельно от общих инструментов цеха

Эти меры контроля предотвращают загрязнение до его возникновения, снижая уровень брака и затраты на переделку. Предприятия, поддерживающие условия чистой комнаты во время укладки, последовательно сообщают об уровне брака ниже 2 % по сравнению с 8–12 % для предприятий без систем экологического контроля.

Обеспечение качества — осмотр и проверка

Инженерное партнёрство — что G‑Honor Games предлагает клиентам

Для получения однородных, бездефектных двунаправленных углеродных ламинатов недостаточно чистой комнаты и набора процедур — необходим партнер по производству, который понимает архитектуру волокна, химию смолы и требования точной обработки. G‑Honor Games применяет этот комплексный подход к обработке композитных материалов. На наших производственных площадках поддерживаются чистые помещения класса ISO 7 для укладки препрегов, а температура и влажность контролируются в соответствии со стандартами аэрокосмической отрасли. Наши техники прошли специальную подготовку по методам обращения с материалами — от укладки слоёв с помощью силиконовых валиков до резки и сверления без загрязнений на стационарных столах с нисходящим потоком воздуха, очищенным через HEPA-фильтры. Наша программа обеспечения качества включает ультразвуковой контроль и микроскопическую верификацию каждого критически важного компонента. От разработки прототипов до серийного производства мы поставляем компоненты из двунаправленного углеродного волокна, полностью соответствующие заданным эксплуатационным характеристикам — надёжно и воспроизводимо.

Часто задаваемые вопросы

Вопрос: Что такое двунаправленное углеродное волокно?
Ответ: Двунаправленное углеродное волокно состоит из волокон, сплетённых в двух взаимно перпендикулярных направлениях (обычно 0°/90°), что обеспечивает сбалансированную прочность и жёсткость вдоль обеих осей.

Вопрос: Почему для двунаправленного углеродного волокна требуется специальное обращение?
A: Направленное плетение подвержено смещению, загрязнению и повреждениям от ударов. Даже незначительные ошибки при обращении могут снизить прочность на разрыв до 30 % или вызвать скрытое расслоение.

В: Какая самая распространённая ошибка при обращении с двунаправленным углеродным волокном?
A: Перетаскивание слоя через край инструмента при укладке, что приводит к образованию микроскладок в ориентации волокон и снижает прочность на сжатие. Также контакт голыми руками, при котором на поверхности остаются кожные масла.

В: Как загрязнение влияет на эксплуатационные характеристики композитного пакета?
A: Кожные масла снижают прочность соединения до 20 %; абразивные частицы создают концентрации напряжений; металлические остатки могут вызывать гальваническую коррозию. Все эти факторы ухудшают межслойную прочность на сдвиг и долговечность.

В: Что такое BVID и почему это опасно?
A: BVID (Barely Visible Impact Damage) — повреждения от ударов, едва заметные невооружённым глазом, вызывающие подповерхностное расслоение. Исследования NIAR показали, что BVID может снизить прочность композитного пакета на сжатие до 40 %.

В: Какие стандарты чистых помещений применяются при укладке углеродного волокна?
О: Класс 7 по стандарту ISO 14644‑1 (или выше) для аэрокосмических применений; класс 8 — для общих работ с композитами. Температура должна составлять 18–24 °C, а влажность — 40–60 % при обработке препрегов.
