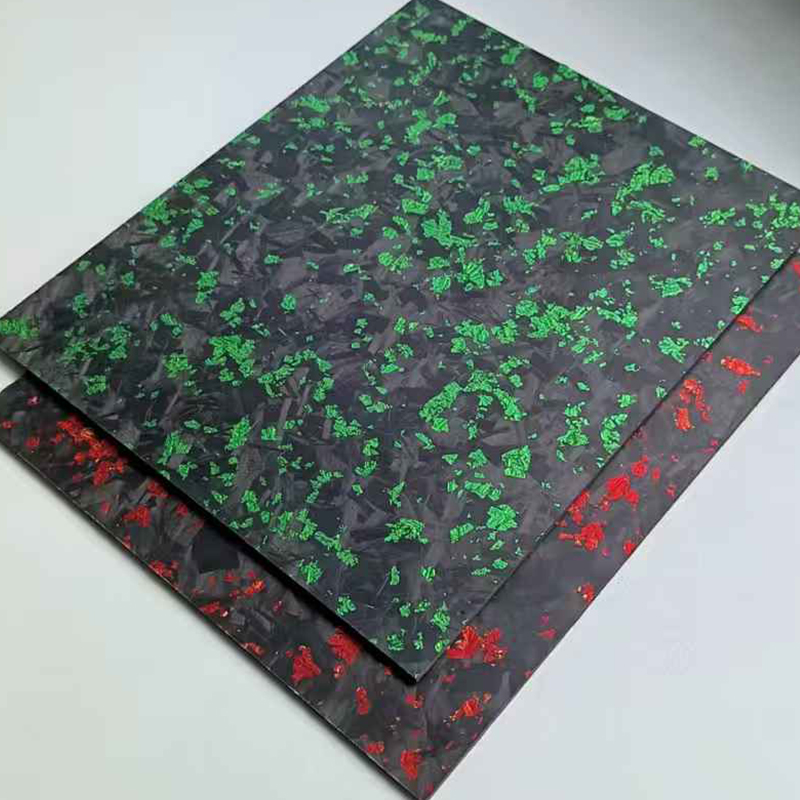

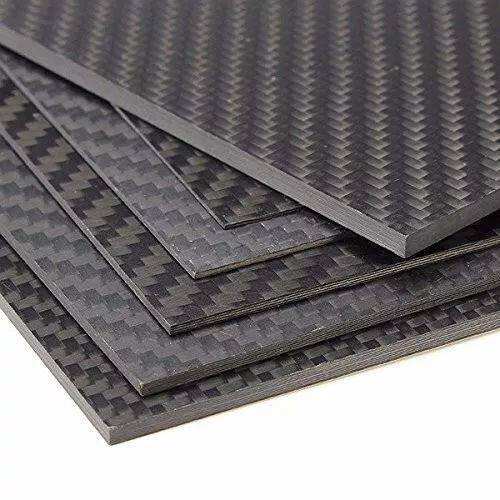

طبّق الضغط بشكل متساوٍ عند تلصيق ورقة الألياف الكربونية.

يؤثر توزيع الضغط غير المتساوي على تدفق الراتنج واندماج الألياف

عندما لا تُطبَّق الضغوط بشكلٍ متسق أثناء عملية تلصيق صفائح الألياف الكربونية، فإن تدفق الراتنج واندماج الألياف يتأثران سلبًا، وهذه المشكلة في الحقيقة بسيطة جدًّا من حيث الفهم: فبما أن الراتنج يميل إلى التدفُّق نحو المناطق ذات الضغط الأقل، فهذا يعني أن بعض المناطق ستكون «مُجعَّدة» من الراتنج بينما ستكون مناطق أخرى مشبَّعةً به بشكلٍ مفرط. وهكذا تتكوَّن مناطق جافة من الألياف المكشوفة («بقع جافة»)، في حين يكون تدفق الراتنج إلى مناطق أخرى كثيفًا جدًّا. ويختلّ التوازن الكامل للعملية بسبب عدم انتظام ضغط الألياف، ما يؤدي إلى إضعاف الروابط بين الطبقات وسلامة المكوِّن الإنشائية أو متانته. وتُشير البيانات الصناعية إلى أن اختلاف الضغط غير المنتظم بنسبة ضئيلة تصل إلى ١٥٪ عبر طبقة التلصيق قد يقلِّل من قوة الشد بنسبة ٣٠٪. ولذلك فإن تحقيق توازن في تطبيق الضغط يكتسب أهمية قصوى لضمان تدفُّق الراتنج بشكلٍ متجانس عبر الألياف، وهو ما يسمح بحدوث الالتصاق السليم بين مصفوفة الراتنج واللياف، وبالتالي يعزِّز من قوة المكوِّنات النهائية ومتانتها.

الفراغات، والبقع الجافة، وعدم انتظام السماكة الناجم عن تدرجات الضغط.

أثناء التصنيع، تؤدي تدرجات الضغط إلى مشاكل جوهرية في الجودة. فتتجه المناطق ذات الضغط المنخفض إلى تكوّن جيوب هوائية، ما يزيد من عدد الفراغات في المادة المركبة. وذكرت مجلة «كومبوزيتس توداي» (Composites Today) لعام ٢٠٢٣ أن تغيُّر الضغط بنسبة ٥٪ يمكن أن يرفع عدد الفراغات بنسبة تتراوح بين ٧٪ و١٢٪. وعندما لا يتوفر ما يكفي من الراتنج لملء منطقة معينة في القالب، تظهر البقع الجافة، وبخاصة حول الحواف حيث يكون الضغط أقل. وتتعرّض بعض المناطق للانضغاط بينما تزداد سماكة مناطق أخرى، مما يؤدي إلى ظهور البقع الجافة. كما أن عدم الاتساق في المادة يسبّب عدم انتظام توزيع الإجهادات، ما يؤدي إلى تدهور أسرع للمواد. ويبيّن تحليل خرائط الضغط الهيدروليكي أنه من المهم أيضًا ملاحظة أن تجاوز فروق الضغط لنسبة ١٠٪ يجعل التباين المقبول في السماكة غير ممكن.

قوالب الضغط والتلصيق الموثوق لأوراق ألياف الكربون

أثر مادة القالب على التمدد الحراري وفقدان الضغط

يؤثر اختيار مادة القالب بشكل مباشر على الاستقرار الحراري والضغط أثناء معالجة راتنج الرغوة. وتوفّر قوالب الفولاذ صلابةً عاليةً، ما يعني أنها تقاوم التغير في الأبعاد أثناء المعالجة الحرارية لراتنج الرغوة؛ ومع ذلك، إذا كانت الفروق في معامل التمدد الحراري بين القالب والقطعة المُسبوكة كبيرةً، فإن الإجهادات الداخلية التي تتجاوز ٨ ميكرومتر لكل متر لكل درجة مئوية تصبح مشكلةً جوهريةً. وعلى العكس من ذلك، توفر قوالب السيليكون مادةً أكثر ليونةً ومرونةً، مما يعوّض التمدد الحراري؛ لكن فقدان الضغط بنسبة ١٥٪ شائعٌ في قوالب السيليكون بعد دورات متكررة من معالجة الراتنج. علاوةً على ذلك، يؤدي وجود بقايا ضغط داخلي منخفضة تحت القوالب المرنة إلى انخفاض في الكفاءة الوظيفية وقدرة الاحتفاظ بالضغط، ما يستدعي استخدام هياكل داعمة. ولذلك، بدأ المصنعون في تبني تكوينات أكثر تعقيداً، تشمل دمج الصلابة الناتجة عن الشد في المناطق المرنة، وذلك لتحقيق توليفةٍ أكثر فاعليةً من المواد الصلبة والمطاوعة.

هذا يساعد في تحقيق التوازن بين الاستقرار والتعديلات المستمرة للاشتراطات الهندسية المعقدة.

يتضمن تصميم هندسة التجويف تدرّج الحواف، وتحديد مواقع الفتحات التهوية، والامتصاص الهيدروليكي.

يُعَدُّ تصميم التجويف ذا أهميةٍ بالغةٍ لتخفيف فروق الضغط التي تظهر أثناء العمل مع بعض صفائح ألياف الكربون. فإذا كانت حواف التجويف مائلةً بزاوية تتراوح بين ١٥ و٢٥ درجة، فإن ذلك يجنب تراكم الراتنج عند حواف الأجزاء، ويُحكَم التباين في السُمك بحيث لا يتجاوز ٠٫١ مم. وبالتالي، فإن موقع قنوات التهوية بالنسبة للمنطقة التي ستخضع فيها هندسة التجويف لتغيُّر جذريٍّ يكتسب أيضًا أهميةً كبيرةً. وتساعد هذه الفتحات في إزالة الهواء المحبوس داخل التجويف أثناء العملية، مما يقلل من وجود الجيوب الهوائية بنسبة ٤٠٪ مقارنةً بالقوالب التي تفتقر إلى نظام تهويةٍ مناسب. كما أن نظام التخميد الهيدروليكي فعّالٌ أيضًا. وتتكوّن هذه الأنظمة من أكياس مطاطية توضع خلف سطح القالب وتُملأ بالسوائل. وتقوم هذه الأكياس بتنظيم الضغط تلقائيًّا. وهذه الخاصية التنظيمية الذاتية في الأكياس المطاطية تعوّض المناطق التي يكون فيها السمك أكبر أو أصغر من المتوقع. والنتيجة هي ضغطٌ متجانسٌ عبر طبقة التصاق المواد (اللامينيت)، وهو أمرٌ بالغ الأهمية لتصنيع مكونات عالية الجودة في قطاع الطيران والفضاء، حيث يجب أن تكون نسبة المسامية أقل من ٠٫٥٪.

مراقبة مُعايرةٍ في الوقت الفعلي لضبط الضغط تلقائيًّا أثناء عملية التلصيق (اللامينيشن) لأوراق الألياف الكربونية

استخدام أجهزة استشعار مدمجة جنبًا إلى جنب مع التصوير الحراري بالأشعة تحت الحمراء

أنظمة التلصيق التي لا تتطلب استخدام الأوتوكلاف (NALMS) تستخدم تقنيات مبتكرة متقدمة للحفاظ على توازن الضغط في الزمن الحقيقي لتحقيق تلصيقٍ متسقٍ وعالي الجودة لأوراق ألياف الكربون (CFS). وتشمل هذه التقنيات أجهزة استشعار كهروضغطية مضمنة قادرة على اكتشاف التغيرات في الضغط بقدر ٠٫٢ رطل لكل بوصة مربعة (psi)، وتُفعِّل آلية تصحيح هيدروليكية أو هوائية استجابةً لأي انحراف في الضغط. ويعمل النظام في الزمن الحقيقي. وفي الوقت نفسه، تكشف كاميرات الأشعة تحت الحمراء/الحراريات المركَّبة في منطقة أوراق التلصيق عن درجات الحرارة ضمن مدى ±١٫٥°م. ولماذا تُعد كل هذه الإجراءات ضرورية لتلصيق أوراق ألياف الكربون؟ أظهرت الدراسات أن خفض درجة الحرارة بمقدار أقل من ١٫٥°م يؤدي إلى انخفاض سيولة راتنج التلصيق، ما يرفع لزوجته بشكل كبير (بنسبة تصل إلى نحو ثُلثَيْها)، وقد يصبح الراتنج نتيجةً لذلك غير قابلٍ تمامًا للعمل بالنسبة إلى درجات الحرارة الخاصة بالمزيج الكيميائي. وهذا يؤدي إلى نقص حاد في الراتنج في منطقة أوراق التلصيق. وترتبط نسبة الضغط ومحتوى الفراغات عكسياً ضمن نطاقات حدية معينة لأوراق التلصيق. وقد بيَّنت الأبحاث أن زيادة محتوى الفراغات في المناطق المذكورة تبلغ ٣٤٪ مقارنةً بالوضع الطبيعي عندما ينخفض ضغط أوراق التلصيق إلى ما دون الحد الأدنى المسموح به والبالغ ١٥ رطلاً لكل بوصة مربعة (حيث تتكوَّن جيوب هوائية/فراغات داخل المادة). كما أن مصفوفات معايرة الضغط (السطحية) تزداد تعقيداً وتطوراً باستمرار مع تقدم التكنولوجيا.

يستخدمون خوارزميات تعلُّم الآلة للتنبؤ لفهم التغير التدريجي في الضغط عند حقن الراتنج في القالب. ويوفِّر هذا آليات ضبط لفهم الانحناء والمرونة التي تطرأ على المنتجات أثناء تصنيعها. ومن الأمثلة على ذلك التقنيات المدعومة بالفراغ. وتقوم بعض الآليات بضبط ضغط الأكياس الهوائية كل نصف ثانية لتفادي ظهور مناطق جافة. وفي حال وجود أيٍّ منها، تنخفض مقاومة القص بين الطبقات بنسبة 22%، مما يؤثر سلبًا على البنية.

عمليًّا، ما هي الطرق المناسبة التي ينبغي تطبيقها لضمان تحقيق ضغط متساوٍ على كل طبقة من ورقة ألياف الكربون؟

تحقيق ضغطٍ متسقٍ على كل طبقة هو مفهومٌ واسعٌ جدًّا. ويمكن تطبيق عدة طرائق لتحقيق توزيع الضغط المطلوب، وأولها تغيير اتجاه الطبقة عند استخدام أوراق ذات اتجاه واحد في اتجاهات متقاطعة بزوايا ٠° و٤٥° و٩٠°. ويؤدي ذلك إلى امتصاص القوى الانضغاطية والشدّية بشكل كافٍ بواسطة الأوراق الموجودة في الاتجاهات المتراكبة، وبالتالي موازنة الإجهادات ومنع انهيار أي نقاط ضعف في المنطقة المستهدفة. وقد سُجِّل أن هذه الطريقة، عند تطبيقها، تكون أقوى بـ ١٨ مرة من الفولاذ. وفي الحالات التي تكون فيها أشكال المكونات معقدة جدًّا، يُعدّ ألياف الكربون المنسوجة خيارًا أفضل، لأنها توفر أليافًا متعددة الاتجاهات نظراً لطريقة نسجها. وعند تطبيق الراتنج أثناء العملية…

يجب أن تخضع كل طبقة لعملية تسطيح بالدرفلة المسننة لضمان التشبع الكامل وإزالة الهواء.

احتفظ بلزوجة الراتنج (٣٠٠–٥٠٠ سنتيبواز) لضمان تدفقٍ منتظمٍ وتجنب حدوث مناطق جافة.

يُطلب تطبيق ضغط تدريجي أثناء التراص لمنع إعادة توزيع الراتنج أو نقصه.

في تصنيع المكونات المركبة، تُعد طريقة التغليف بالفراغ (Vacuum Bagging) لا تزال إحدى أكثر الطرق فعاليةً لتحقيق ضغطٍ متجانس عبر الطبقات المتعددة، إذ تُكثِّف هذه الطريقة الطبقات عمليًّا وتزيل الجيوب الهوائية عند شد الكيس بإحكام. وعندما يستخدم المصنِّع نظام فيلم حسّاس للضغط، يمكنه تحديد المناطق التي يُطبَّق فيها الضغط بكفاءةٍ مرئيًّا، وهو ما أظهرت الدراسات أنه يلغي ما يصل إلى ٩٠٪ من الجيوب الهوائية. وبمجرد أن يتصلَّب الراتنج، يصبح من الممكن فحص الطبقات النهائية تحت مستقطبات متقاطعة. وهذا يجعل وجود الراتنج الزائد والمناطق التي لا تكون فيها الألياف مشبَّعةً بشكلٍ كافٍ واضحًا جدًّا، ما يدل على وجود مشكلاتٍ تتعلَّق بالضغط أثناء عملية التصنيع. وباستخدام هذه العمليات معًا، تضمن الحصول على مكونات عالية الجودة، متسقة السمك، متوازنة بدقة في محتوى الألياف والراتنج، وأداءٍ قابلٍ للتنبؤ به وموثوقٍ تحت الإجهادات التي تتعرَّض لها في مجالات التصنيع الجوي والسيارات.

قسم الأسئلة الشائعة

لماذا يُعد استخدام الضغط الموحَّد أمرًا بالغ الأهمية في عملية تلصيق صفائح ألياف الكربون؟
يؤدي الضغط الموحَّد إلى ضمان تدفق متسق لراتنج التصاق الألياف وتماسكها، مما ينتج عنه رابطة قوية وزيادة في مقاومة الجزء المصنوع.

ما المشكلات التي قد تسببها عدم انتظام الضغط في عملية التلصيق؟
قد يؤدي الضغط غير المنتظم إلى وجود فراغات ومناطق جافة وسمك غير متجانس، كما قد يؤدي أيضًا إلى انخفاض مقاومة الشد والسلامة الإنشائية.

ما الإجراءات التي يمكن اتخاذها لتحسين الضغط داخل القوالب أثناء عملية التلصيق؟
يساعد اختيار مادة القالب المناسبة، والتحكم في التمدد الحراري، وتدرّج هندسة تجويف القالب بشكل مناسب مع تحديد أماكن التهوية بدقة على تحقيق ذلك.

ما الطرق التي يمكن استخدامها لدعم المراقبة الفورية لعملية التلصيق؟
تستخدم طرق المراقبة الفورية للضغط ودرجة الحرارة أجهزة استشعار كهروإجهادية (بيزوإلكتريك) والتصوير الحراري بالأشعة تحت الحمراء.

ما الطرق التي يمكن استخدامها لتعظيم توحيد الضغط المُطبَّق على صفائح الألياف الكربونية؟
يساعد استخدام الأسطوانات المسننة، والتحكم السليم في لزوجة الراتنج، وتطبيق الضغط التدريجي أثناء عملية التجميع، والتغليف بالكيس الفراغي على تحقيق ذلك.
